LS1 Report: As one door closes, another opens
Authors/Creators
Description
Across the PS complex - from Linac 2 to TT2 to the accelerator itself - teams have seen the closing of their retro-1980s entryways, and the opening of state-of-the-art access points in compliance with the highest nuclear safety standards.

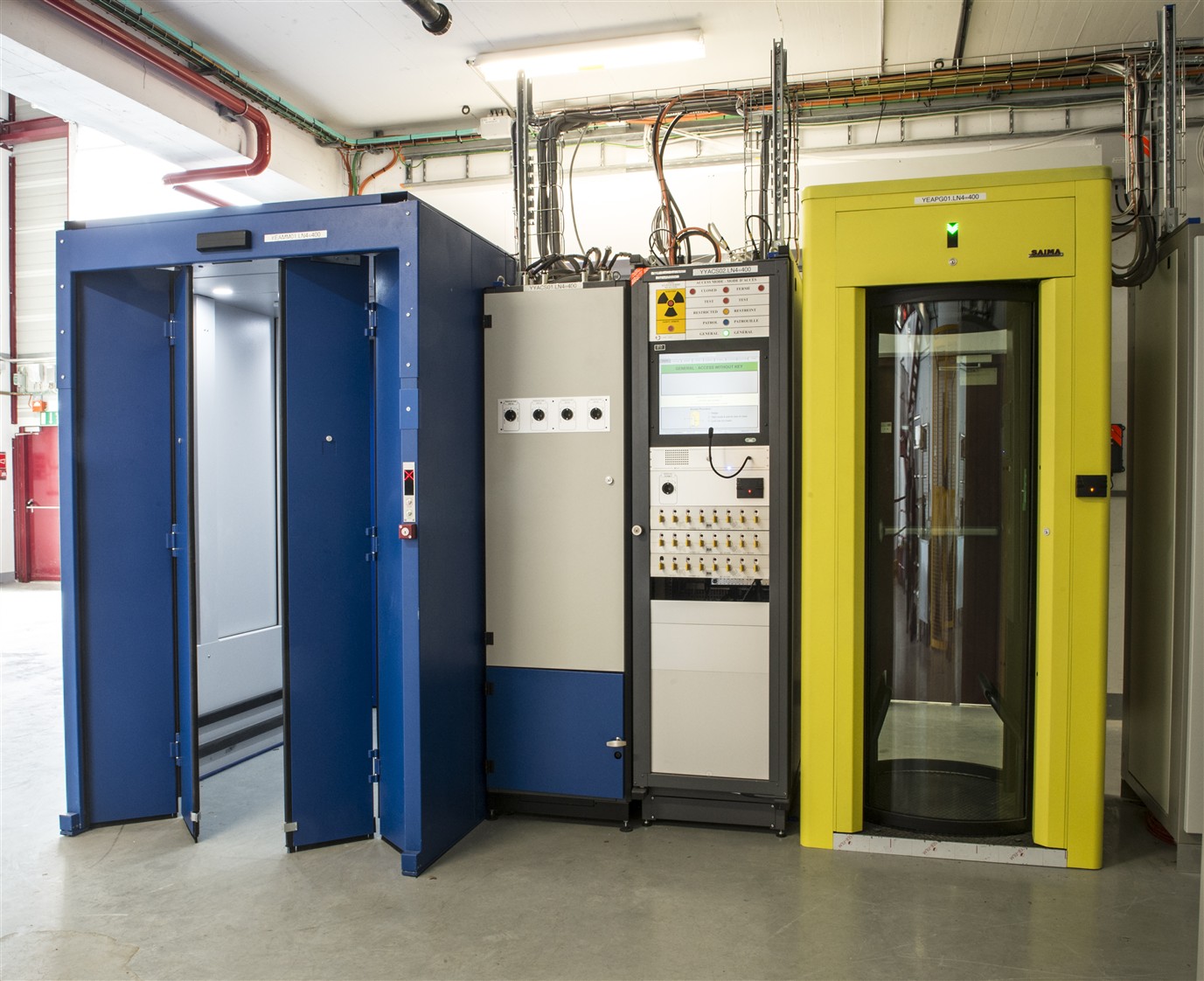

The new PS access system provides more than just doors. Designed to protect against the radiation hazards and other risks caused by machine operation, the access system will monitor who goes into each zone, check whether or not the individual has the appropriate permissions to be entering, and even stop the beam if access is attempted during beam mode. "These new points provide automatic means to check that the right people are going in and in safe circumstances," says Pierre Ninin, project leader of the PS complex safety system. "All of these checks were previously done manually, so the burden on operators has been significantly reduced."

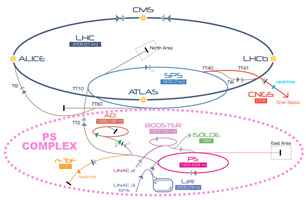

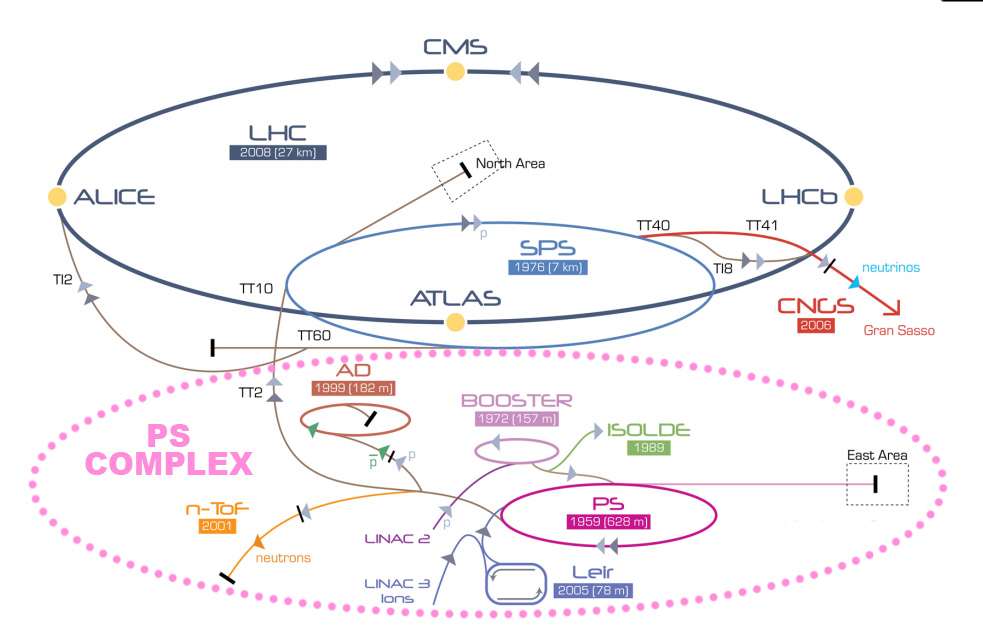

The 19 new access points were successfully installed and deployed over the past year across 15 accelerator areas of the Meyrin site, covering the LHC injectors but also the AD, ISOLDE, the East Area, nTof and the EAR1 and EAR2 experiments. "Now we are performing hardware tests on the safety elements for the beam, which are responsible for stopping the beam on a physical level in the event of access to a zone," explains Pierre Ninin. "We are testing each safety chain, from sensors to actuators (which are Beam or Machine Important Safety Elements), as well as the Human Computer Interfaces that allow remote operation from the CCC. This commissioning requires close collaboration with teams from each machine."

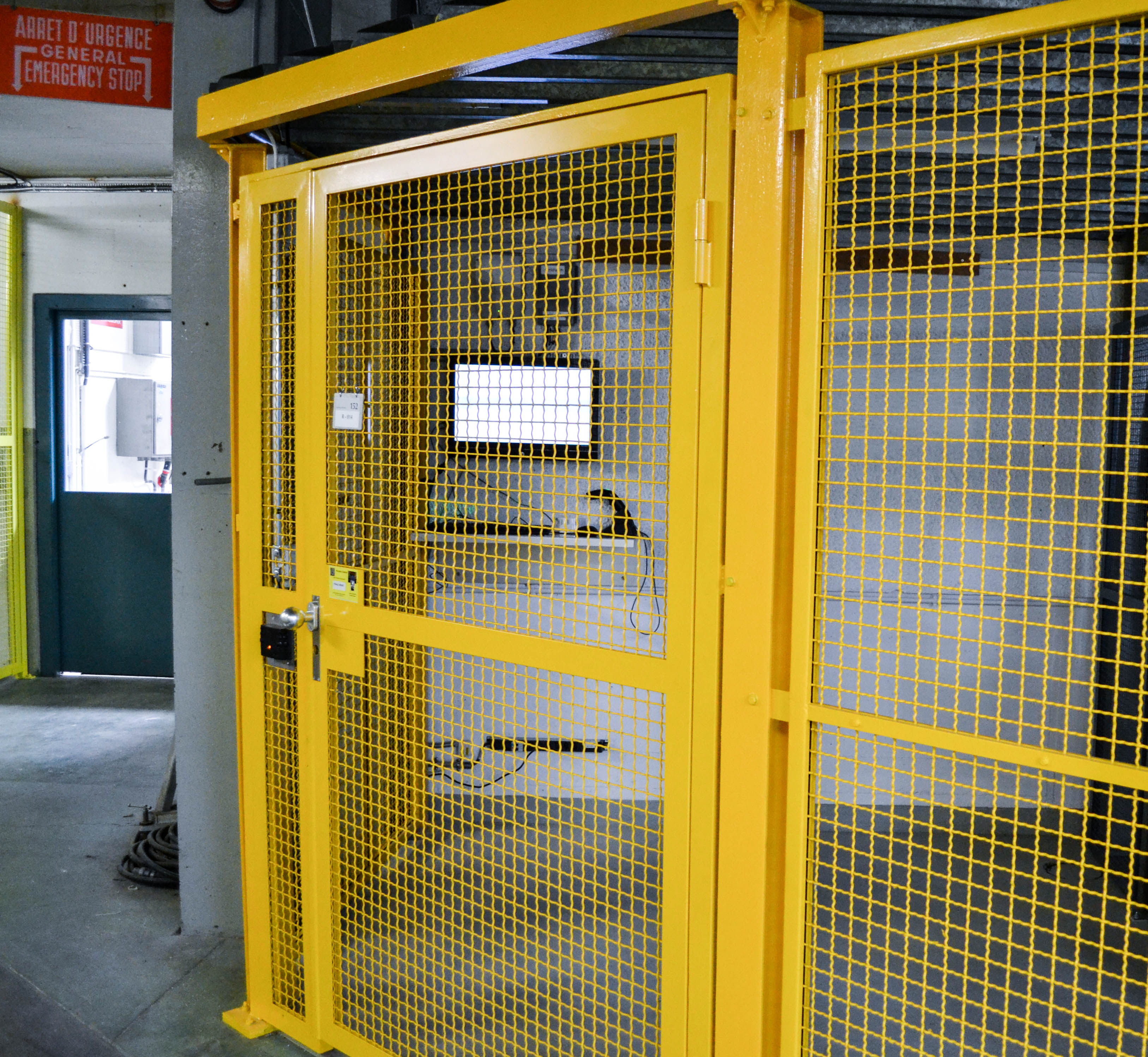

Working with HSE-RP, buffer zones were installed near each access point for temporary storage of radiological material. Each is equipped with the new TREC (Traceability of Radioactive Equipment at CERN) system.
Although similar in many respects to the LHC access points, these new entryways incorporate feedback from LHC teams to improve the performance. "One major issue they highlighted was the maintenance of the access point itself, which requires the ability to access it from both sides," says E. Sanchez-Corral, deputy project leader. "In the LHC, the access points only allow this access when there is no beam! So, maintenance can only be carried out during shutdowns and, meanwhile, no one else can access the tunnel."
The team have added a new door just upstream of each point, which can take over the function of the access point while maintenance is underway. It also keeps the interlock chain intact. "It's a simple addition, but it's one that will give teams days of extra access time during upcoming shutdowns," says E. Sanchez-Corral. But other teams need not worry, she adds: "These maintenance doors will also be installed at the LHC."
A global test of all 15 zones - incorporating the access points and hardware security - will be carried out the first week of April. Immediately after, the accelerator hardware test will be carried out. Finally, the system will be validated in the so-called "DSO test" just before beam operation.

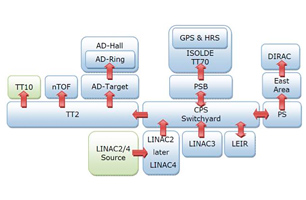

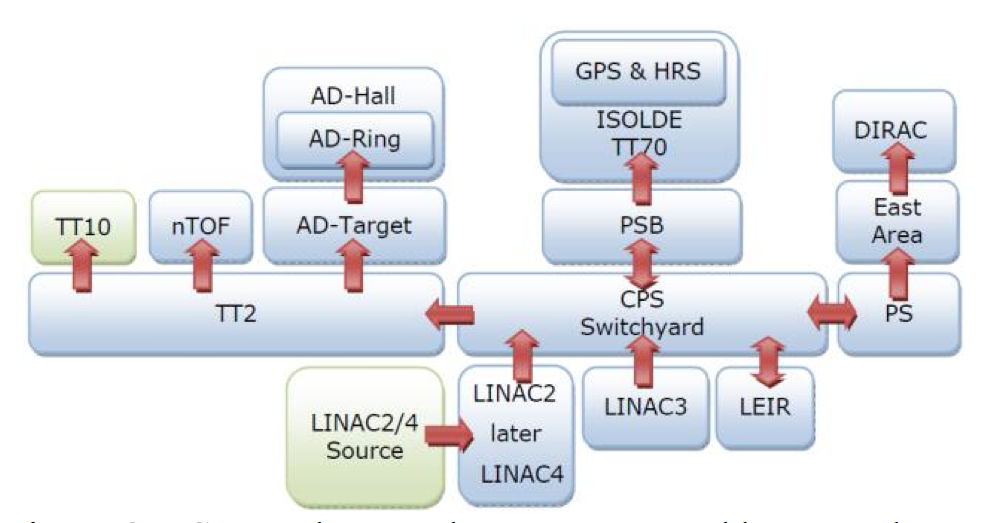

If unauthorised entry is attempted at a given zone, the PS access system will stop the beam in that zone and downstream. Should any issues arise, the system will automatically stop the beam upstream.
| Meanwhile, elsewhere At the LHC, the SMACC project is progressing steadily: the W sleeves have been closed in four sectors, with closure in a fifth sector currently in progress. As for the electrical feedboxes (DFBA), the teams have already consolidated 9 out of the 16 boxes concerned. This work should be finished between now and the end of May. Congratulations to the SMACC teams, who have just closed their 1000th interconnection! The R2E project is in progress at Points 5 and 7 (where the cable pulling phase is now complete) as well as at Point 4 (where cable pulling is just starting). Point 1 will soon be tested for systems reactivation and Point 8 is completely finished. At Point 7, the new partitions designed to contain the air in the collimator area have now been installed. The automatic doors to allow access to these areas will soon be tested. The replacement campaign for irradiated cables in Building BA1 is almost complete: 95% of cable pulling is complete, 90% of connections have been made and 60% of tests have been carried out, which is all perfectly in line with the schedule. At the PS Booster and the PS, the teams are busy preparing for the hardware tests, which will begin on 28 March and should take six weeks. The Low Energy Ion Ring (LEIR) has now been reconfigured to its nominal vacuum condition. The final pieces of equipment are in the process of being connected. At the Antiproton Decelerator (AD), after several months in the CERN workshops, the BHN06 dipole and two injection kickers have been reinstalled in the machine. The new beam monitor has also just been installed and the bakeout campaign is in full swing. |
Other (French)
Tout le long du complexe du PS – du Linac2 à l'accélérateur proprement dit, en passant par le TT2 – les équipes ont assisté à la fermeture de leur système d’entrée obsolète, datant des années 1980, et à l’ouverture de nouveaux points d’accès de haute technologie et conformes aux normes les plus rigoureuses en matière de sûreté nucléaire.
Le nouveau système d’accès au PS représente plus que de simples portes d’entrée. Conçu pour assurer une protection contre les risques de rayonnement et d’autres dangers liés à l’exploitation de la machine, le système d’accès sera capable de surveiller qui pénètre dans chaque zone, de vérifier si l'individu en question dispose des permissions requises pour pouvoir entrer, et même d'arrêter le faisceau en cas de tentative d’accès lorsque l’accélérateur fonctionne. « Ces nouveaux points permettent de vérifier automatiquement l'identité des personnes qui accèdent à un point, et cela dans des conditions de sécurité optimales, souligne Pierre Ninin, chef de projet pour le système de sûreté du complexe du PS. Toutes ces vérifications étaient faites manuellement auparavant. La charge de travail sur les opérateurs a donc été grandement réduite. »
Les 19 nouveaux points d’accès ont été installés et déployés avec succès au cours de l’année écoulée dans les 15 zones de l’accélérateur sur le site de Meyrin, englobant les injecteurs du LHC, mais aussi le Décélérateur de protons (AD), ISOLDE, la zone Est, l’installation nTof et les expériences EAR1 et EAR2. « Nous procédons à présent aux tests de matériel sur les éléments de sûreté liés au faisceau, destinés à arrêter le faisceau au niveau physique en cas d'accès à une zone, explique Pierre Ninin. Nous testons chaque chaîne de sûreté, des capteurs aux actionneurs (qui sont des éléments de sûreté importants pour le faisceau ou la machine), ainsi que les interfaces homme-machine qui permettent un fonctionnement à distance depuis le Centre de contrôle du CERN (CCC). Ces tests de mise en service exigent une collaboration étroite avec les équipes de chaque machine. »
En collaboration avec HSE-RP, des zones tampons ont été installées près de chaque point d'accès pour le stockage temporaire de matériel radioactif. Chacune de ces zones est équipée du nouveau système TREC (traçabilité de l'équipement radioactif au CERN).
Si les nouveaux systèmes d’entrée sont, à de nombreux égards, semblables aux points d'accès au LHC, il a été tenu compte des retours donnés par les équipes du LHC afin d’améliorer leur efficacité. « L’un des éléments importants que les équipes ont soulignés est la maintenance du point d’accès lui-même, qui nécessite de pouvoir y accéder des deux côtés, précise E. Sanchez-Corral, chef de projet adjoint. Dans le LHC, les points d'accès n'autorisent l’accès qu'en l'absence de faisceau ! Les travaux de maintenance ne peuvent donc être réalisés que lors des périodes d’arrêt de la machine. Entretemps, personne ne peut accéder au tunnel. »
Juste en amont de chaque point, les équipes ont ajouté une nouvelle porte, qui peut assurer la fonction de point d’accès lorsque des travaux de maintenance sont en cours. Cette porte permet également de garder intacte la chaîne d’interverrouillage. « Il s'agit d'un simple ajout, mais un ajout qui offrira aux équipes davantage de jours d’accès au tunnel lors des prochains arrêts de la machine », précise E. Sanchez-Corral. Mais les autres équipes n'ont pas à s'inquiéter, ajoute-t-elle : « Ces portes destinées aux travaux de maintenance seront également ajoutées au LHC. »
Un test général appliqué aux 15 zones – portant sur les points d'accès et la sécurité du matériel – sera réalisé la première semaine d’avril. Il sera suivi immédiatement d'un test sur le matériel de l’accélérateur. Enfin, le système sera validé par le « test DSO », juste avant l'exploitation avec faisceaux.
En cas de tentative d’accès non autorisé à une zone donnée, le système d’accès au PS arrêtera le faisceau au niveau de cette zone et en aval. En cas de problème particulier, le système arrêtera automatiquement le faisceau en amont.
| Pendant ce temps, ailleurs Au LHC, le projet SMACC avance à bon rythme : les manchettes W ont été refermées dans quatre secteurs et un cinquième est en cours de fermeture. Du côté des boîtiers d’alimentation électrique (DFBA), les équipes ont déjà consolidé 9 des 16 boîtiers concernés. Ces travaux seront a priori achevés d’ici à la fin du mois de mai. Un grand bravo aux équipes de SMACC qui viennent de fermer leur 1000e interconnexion ! Le projet R2E est actuellement en cours aux points 5 et 7 (où la phase de tirage de câbles est terminée), ainsi qu’au point 4 (où le tirage commence). Le point 1 sera prochainement testé pour la remise en service des systèmes, le point 8 étant quant à lui entièrement terminé. Au point 7, les nouvelles cloisons construites pour confiner l’air de la zone des collimateurs ont été achevées. Les portes automatiques y permettant l’accès seront bientôt testées. La campagne de remplacement des câbles irradiés au bâtiment BA1 touche presque à sa fin : 95% du tirage de câbles a été réalisé, la connectique a été effectuée à hauteur de 90%, et 60% des tests ont été menés, ce qui est en parfait accord avec le calendrier. Au Booster du PS et au PS, les équipes s’affairent pour être prêtes pour les tests de hardware, qui commenceront le 28 mars et devraient durer 6 semaines. L’Anneau à ions de basse énergie (LEIR) est aujourd’hui reconfiguré en condition de vide nominale. Les derniers équipements sont en cours de reconnexion. Au Décélérateur d’antiprotons (AD), après plusieurs mois passés dans les ateliers du CERN, le dipôle BHN06 et deux kickers d’injection sont à nouveau installés dans la machine. Le nouveau moniteur faisceau vient quant à lui tout juste d’être installé. La campagne d’étuvage bat par ailleurs son plein. |
